型号：ZTM-20-200-40Ex
更新时间：2026-08-28 | 阅读：1020
详情介绍

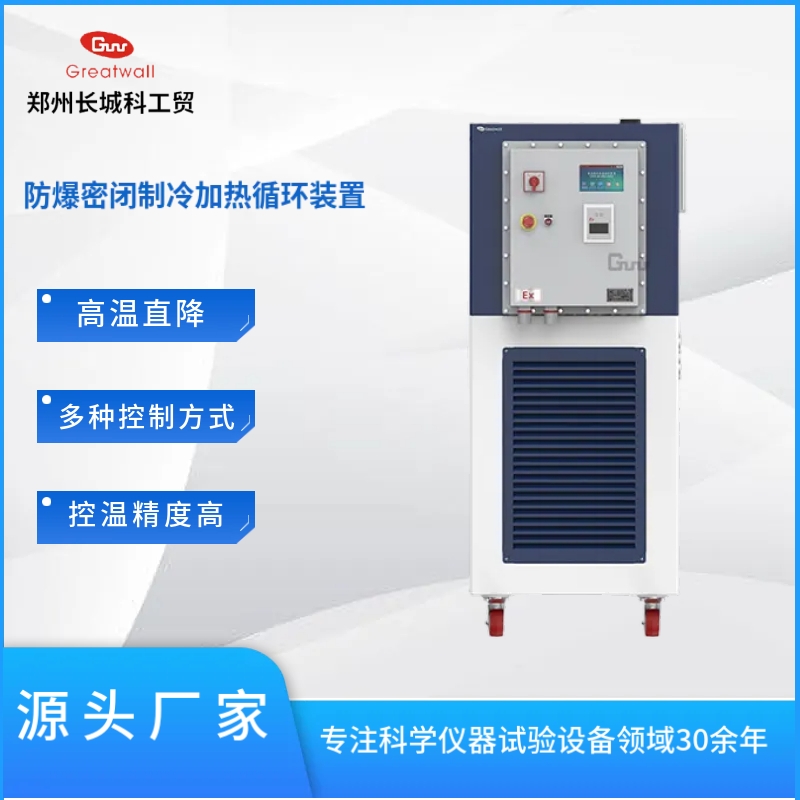

防爆高低温一体机整机方案
整套系统由制冷系统、加热系统、循环系统、控制系统等组成。
采用 1 台全封闭涡旋压缩机、冷凝器、蒸发器、毛细管、压力保护器等组成制冷单元以达到降温要求。

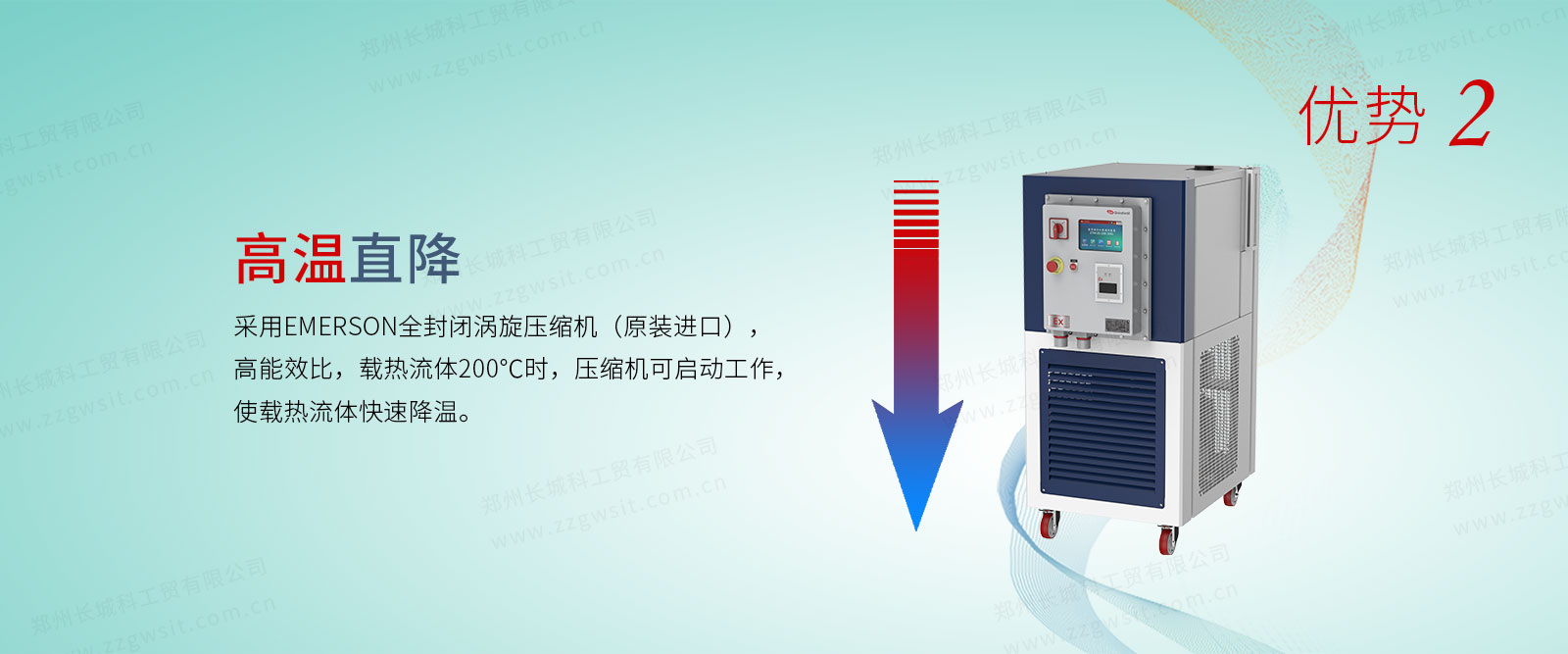

压缩机：采用长城全封闭涡旋防爆压缩机，柔性设计，高能效比，更低的噪音和震动，运行平稳，稳定可靠，保证产品使用寿命。压缩机200℃可启动，快速降温。
冷凝器：采用风冷翅片式冷凝器，内部采用无氧紫铜螺纹管，效率高，换热系数大；中间胀接专有技术，维护方便。风机采用防爆电机，防爆等级ExdbⅡBT4Gb。
节流机构：采用毛细管，保证产品长时间运行的稳定性与可靠性。
蒸发器：采用板式换热器，结构紧凑、易安装，用液量少，污垢系数低，重量轻，设计温度-160℃～200℃。
用于提供升温加热功能，采用法兰式防爆电加热器，防爆等级ExdbⅡBT4Gb， 导热油专用电加热器，符合国家标准 GB3836.1～3-2021，JB/T 2379-2016 要求， 电加热器的表面负荷＜2.5W/cm²，安全系数更高；附带单独的机械式超温保护。

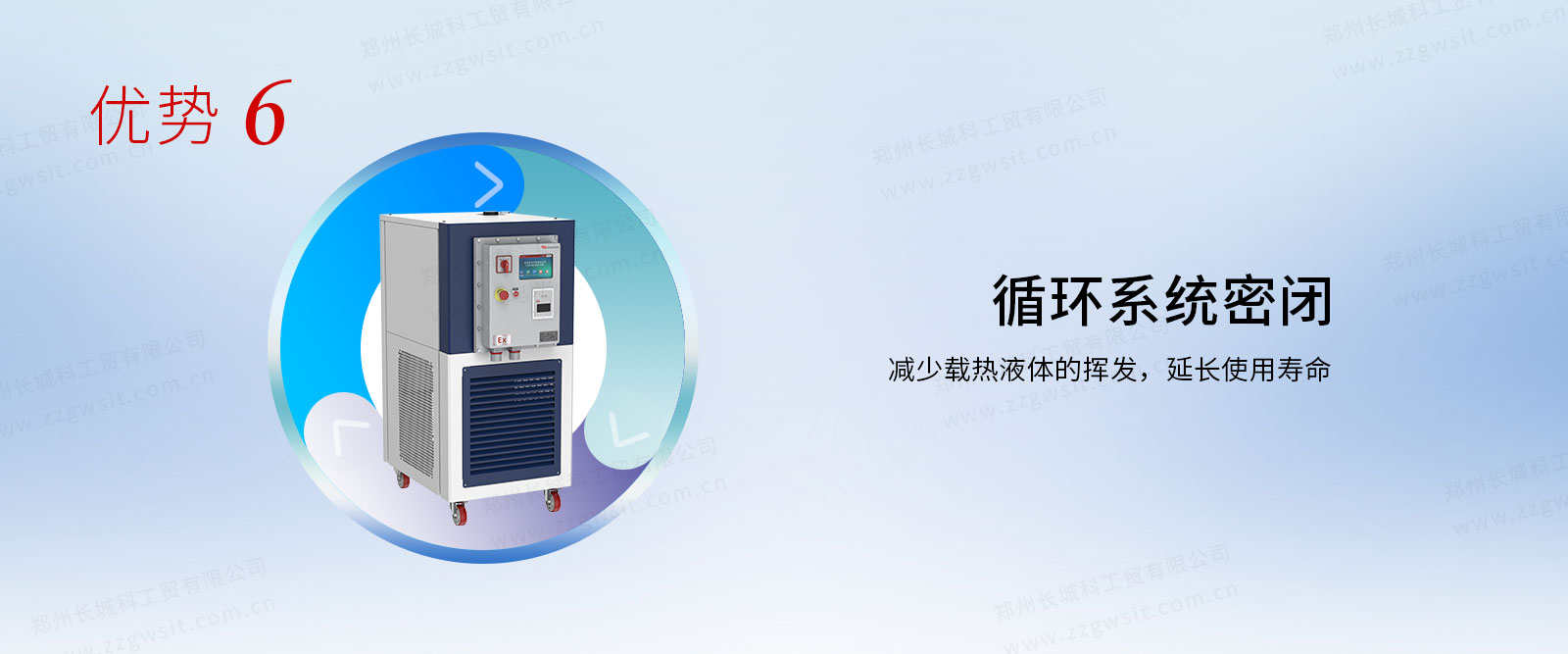

采用耐高低温防爆磁力驱动循环泵输送载热流体，防爆等级 ExdbⅡBT4Gb；循环管路采用 304 不锈钢材质，防腐蚀、防低温液体污染；内置膨胀容器，满足载热流体热胀冷缩变化技术设计要求，保证循环系统正常运转；通过液位显示器可监视膨胀箱内液位；循环系统保温材料为专用型。

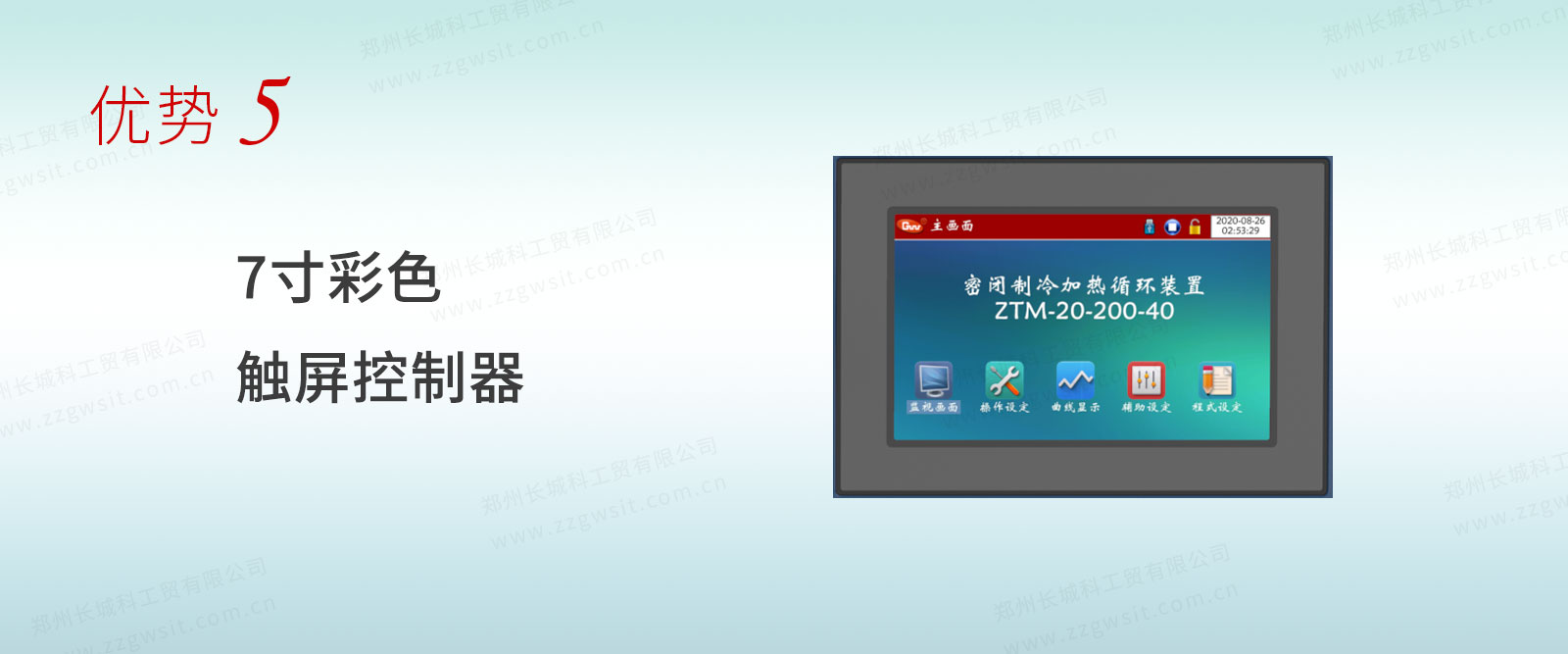

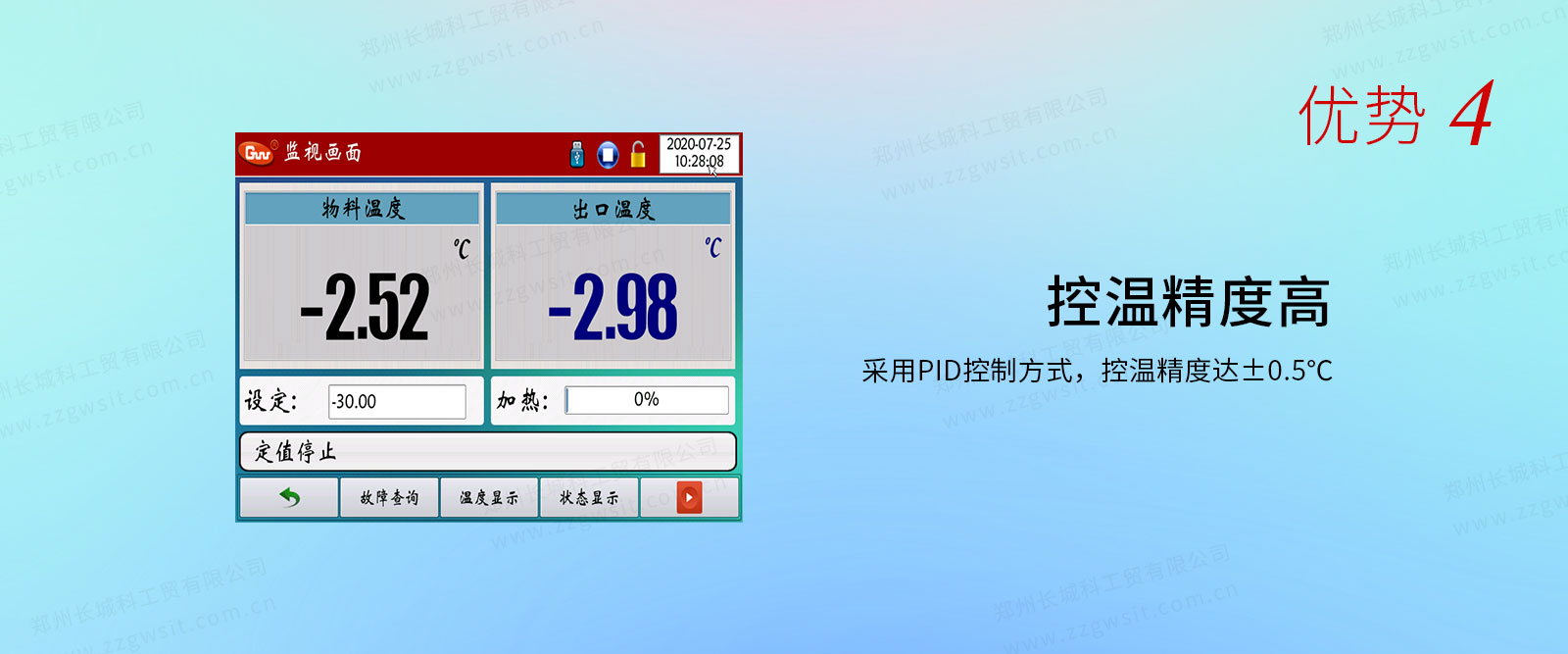

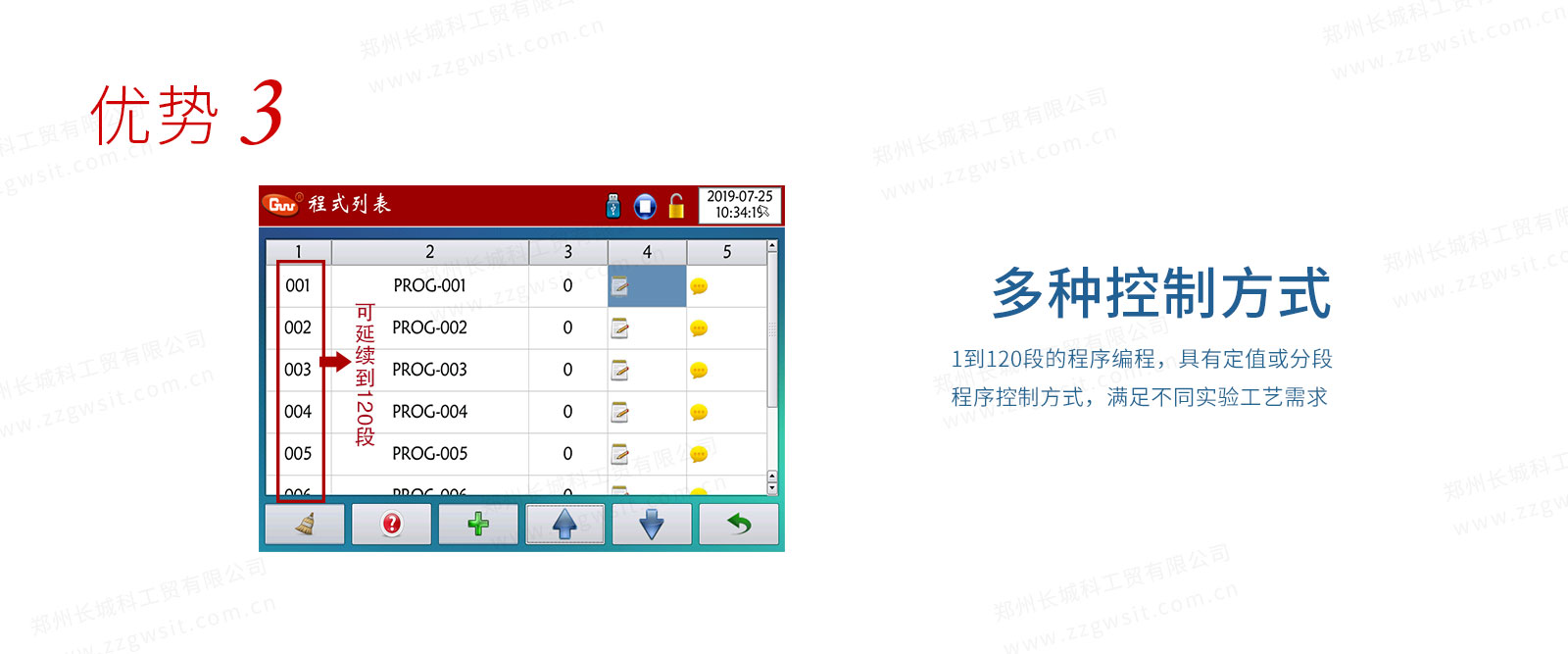

7 寸 TFT 真彩显示屏显示，防爆触摸鼠标操作，控制箱防爆等ExdbⅡBT4Gb； 采用嵌入式控制系统，控温精度高；具有预约开/停机功能；两种温度控制模式(定值式/程式)，选用程式控制时，用户最多可编 120 组应用程序，每组程序最多可分 100 段；具有自动绘制工作过程温度特性曲线的功能；可实现梯度升降温及线性升降温功能；通讯采用 RS485 接口，遵循 MODBUS RTU 协议；可联机实现DCS 系统控制；操作方便、安全、可靠。延时、超温、高低压、过载、过热、过电流、高低压保护等。
防爆高低温一体机主要技术参数
型号 | ZTM-20-200-30Ex ZTM-20-200-30WEx | ZTM-20-200-40Ex ZTM-20-200-40WEx | ZTM-50-200-30Ex ZTM-50-200-30WEx | ZTM-50-200-40Ex ZTM-50-200-40WEx | ZTM-100-200-30Ex ZTM-100-200-30WEx | ZTM-100-200-40Ex ZTM-100-200-40WEx | |
载热体输出温度范围（℃） | -30～200 | -40～200 | -30～200 | -40～200 | -30～200 | -40～200 | |
温度稳定性（℃）1） | ±0.5 | ||||||
温度显示屏 | 7彩色液晶屏 | ||||||
显示分辨率 | 0.01 | ||||||
散热方式 | 风冷 | ||||||
冷却水 | 接口尺寸 | R23/4 | |||||
流量(m3/h) | 1.0 | 1.5 | 2 | 3.0 | 4.0 | ||
温度（℃） | 10～33 | 10～33 | 10～33 | 10～33 | 10～33 | ||
加热功率(kW) | 3 | 3 | 6 | 6 | 12 | 12 | |
制冷量(kW) | 200 | 3 | 3 | 6 | 6 | 12 | 12 |
100℃ | 2.4 | 3 | 5 | 6 | 8.5 | 8.6 | |
25℃ | 1.2 | 2.4 | 3 | 4.5 | 6.0 | 5.8 | |
-10℃ | 0.8 | 1.4 | 1.7 | 4.2 | 4.7 | 4.5 | |
-20℃ | 0.6 | 1.2 | 1.2 | 3.2 | 3.4 | 3.5 | |
-30℃ | 0.36 | 0.85 | 0.6 | 2.0 | 2.0 | 2.0 | |
-40℃ | 0.25 | 1.1 | 1.1 | ||||
泵压力最大值(bar) | 1.4 | ||||||
泵流量最大值(L/min) | 25 | 30 | 45 | ||||
制冷剂 | R404A | ||||||
外循环接口尺寸(mm) | R23/4 | ||||||
载热流体加液量(L) | 7 | 11 | 18 | ||||
数字及通讯接口 | USB、RS485、Pt100 | ||||||
适用流体最大粘度(cp) | 30 | ||||||
外形尺寸(mm) | 655WX1000DX1380H | 655WX1000DX1480H | 655WX1193DX1680H | 755WX1300DX1795H | |||
防护等级 | IP20 | ||||||
噪音dB(A) | 65 | 68 | |||||
重量(kg) | 260 | 270 | 370 | 430 | 450 | 460 | |
污染等级 | 2 | ||||||
电源 | 3～，380V，50Hz | ||||||
整机功率(kW) | 5.0 | 5.7 | 9.4 | 11.1 | 19.0 | 18.6 | |
工作环境温度(℃) | 5～35 | ||||||
1）环境温度25℃，外部应用物料温度控制 | |||||||
*风冷型设备无冷却水接口 | |||||||
